Индивидуальная маркировка и гравировка: материалы и методы

Индивидуальные операции маркировки и гравировки составляют основу промышленной идентификации, прослеживаемости и брендинга в производственных отраслях. Понимание того, какие материалы лучше всего реагируют на конкретные методы маркировки и гравировки, определяет как долговечность маркировки, так и эффективность производственного процесса. В этом руководстве рассматриваются основные материалы, пригодные для маркировки и гравировки, а также технические методы, обеспечивающие стойкую, высококонтрастную маркировку на разнообразных субстратах.

Выбор методов маркировки и гравировки зависит от твёрдости материала, его термочувствительности, требований к отделке поверхности и необходимой глубины маркировки. Металлы, полимеры, керамика и композитные материалы по-разному взаимодействуют с механическими, химическими и энергетическими процессами маркировки и гравировки. Производителям необходимо согласовывать выбор метода с характеристиками субстрата, чтобы избежать термических деформаций, трещин на поверхности или недостаточной стойкости маркировки, что может повлиять на прослеживаемость деталей.

Материалы, совместимые с процессами маркировки и гравировки

Металлические основы для маркировки и гравировки

Металлы представляют собой наиболее распространённую категорию материалов для промышленной маркировки и гравировки благодаря их структурной стабильности и способности принимать постоянные метки. Нержавеющая сталь, алюминий, титан, латунь и инструментальные стали хорошо реагируют как на механические, так и на лазерные методы маркировки и гравировки. Сплавы нержавеющей стали обеспечивают превосходный контраст при лазерной маркировке и гравировке, поскольку зона, подвергшаяся тепловому воздействию, образует оксидные узоры, создающие тёмные, читаемые метки без удаления материала. Алюминиевые основы идеально подходят для глубокой механической маркировки и гравировки, поскольку более мягкий сплав позволяет осуществлять контролируемую резку без чрезмерного износа инструмента.

Закаленные инструментальные стали и титановые сплавы требуют методов маркировки и гравировки с более высокой энергетикой для достижения достаточной глубины и контраста. Лазерные системы, работающие на определённых длинах волн, могут отжигать поверхностный слой этих материалов, вызывая цветовые изменения за счёт контролируемого окисления вместо абляции. Такой подход к маркировке и гравировке на твёрдых металлах сохраняет размерную точность, одновременно обеспечивая устойчивость маркировки к износу и коррозии. Латунь и медные сплавы также хорошо поддаются маркировке и гравировке, однако их высокая теплопроводность требует тщательного контроля энергии для предотвращения чрезмерного распространения тепла при лазерной обработке.

Полимерные и пластиковые материалы

Термопласты и термореактивные полимеры представляют собой уникальные трудности при маркировке и гравировке из-за их более низких температур плавления и различного состава. Материалы АБС, поликарбонат, полиамид и акрил часто подвергаются маркировке и гравировке для потребительских товаров, медицинских устройств и автомобильных компонентов. Лазерная маркировка и гравировка на полимерах обычно включает либо поверхностное карбонизирование, либо вспенивание — в зависимости от содержания наполнителей и пигментации полимера. Темные метки на светлых пластиках получаются за счет локального обугливания, а светлые метки на темных пластиках — за счет подповерхностного вспенивания, отражающего свет.

Механические методы маркировки и гравировки, такие как фрезерная гравировка, хорошо подходят для более мягких полимеров, но могут вызвать образование трещин от напряжения в хрупких материалах, например, в поликарбонате. Химическое травление представляет собой ещё один вариант маркировки и гравировки для определённых полимеров и заключается в контролируемом воздействии растворителя для создания углублённых меток. Выбор между лазерной, механической и химической маркировкой и гравировкой пластиков зависит от объёма производства, требований к долговечности маркировки и необходимости избежать внутренних напряжений, которые со временем могут нарушить целостность детали.

Керамика, стекло и композитные материалы

Техническая керамика и стеклянные подложки требуют специализированных методов маркировки и гравировки из-за их хрупкости и высокой твёрдости. Лазерная маркировка и гравировка на стекле осуществляется за счёт контролируемого микротрещинообразования или абляции поверхности, что создаёт матовый или травленый эффект. Керамика, используемая в электронике, авиакосмической промышленности и медицинских имплантатах, требует методов маркировки и гравировки, которые не вызывают дефектов и не изменяют поверхностную химию. Механическая маркировка и гравировка алмазным стилусом может применяться к определённым керамическим подложкам, однако лазерные системы обеспечивают лучший контроль глубины и однородности маркировки.

Композитные материалы, такие как полимеры, армированные углеродным волокном, и стеклопластиковые ламинаты, создают сложные задачи при маркировке и гравировке из-за их многофазной структуры, которая неравномерно реагирует на подводимую энергию. Лазерная маркировка и гравировка композитов требует тщательной калибровки для предотвращения расслоения при одновременном обеспечении достаточного контраста. Глубина маркировки и гравировки на композитах обычно сохраняется минимальной для сохранения структурной целостности; для повышения читаемости часто используются колорирующие добавки или контрастные подложки без глубокого удаления материала.

Технические методы маркировки и гравировки

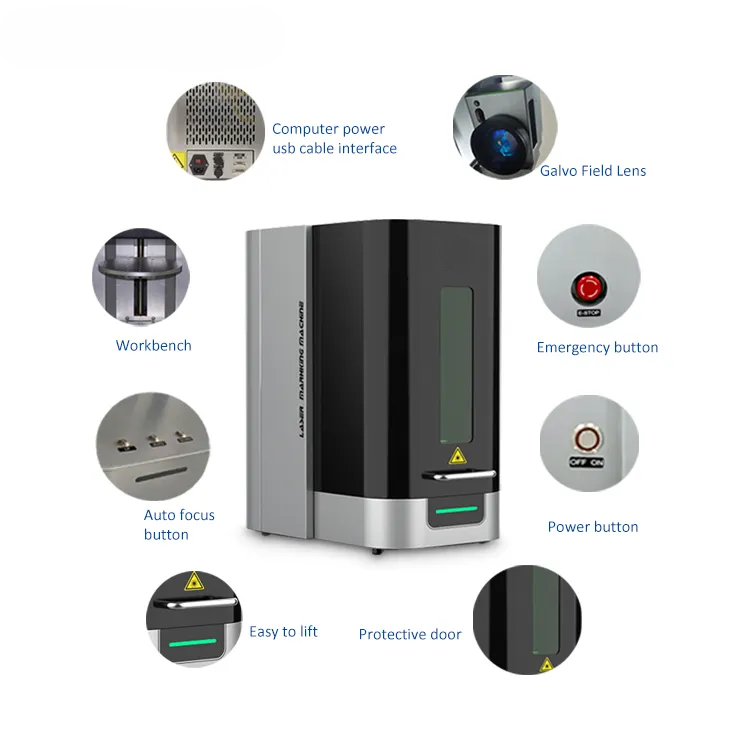

Лазерные системы маркировки и гравировки

Лазерные технологии доминируют в современной промышленной маркировке и гравировке благодаря своему бесконтактному характеру, высокой точности и адаптивности к различным типам материалов. Волоконные лазеры, лазеры на основе CO₂ и УФ-лазеры применяются в различных задачах маркировки и гравировки в зависимости от длины волны и характера взаимодействия с материалом. Волоконные лазеры с длиной волны 1064 нм отлично подходят для маркировка и гравировка металлы и инженерные пластмассы, обеспечивающие высокоскоростную маркировку с минимальным тепловым воздействием. Для органических материалов, покрытых металлов и полимеров, где поглощение на поверхности выше, предпочтительно использовать CO2-лазеры с длиной волны 10 600 нанометров.

УФ-лазеры обеспечивают «холодную» маркировку и гравировку за счёт разрыва молекулярных связей посредством фотохимических реакций, а не термических процессов, что делает их пригодными для термочувствительных полимеров и пластиков медицинского назначения. Глубина лазерной маркировки и гравировки регулируется длительностью импульса, частотой повторения и положением фокальной точки. Отжиг, травление и абляция представляют собой три основных режима лазерной маркировки и гравировки, каждый из которых обеспечивает различные визуальные и тактильные результаты. Промышленные системы лазерной маркировки и гравировки оснащены гальванометрическими сканерами для быстрой позиционирования лазерного луча, что позволяет наносить сложные графические изображения и сериализованные матричные коды со скоростью производственной линии.

Механическая и роторная маркировка и гравировка

Механические методы для маркировка и гравировка используют физические режущие инструменты для удаления материала или его смещения под контролируемым давлением. Вращающиеся гравировальные станки используют фрезы с карбидными или алмазными наконечниками, которые следуют по запрограммированным траекториям для создания рельефных или углублённых меток. Такой способ маркировки и гравировки хорошо подходит для вывесок, табличек с надписями и панелей управления, где тактильные метки повышают читаемость. Постоянство глубины при механической маркировке и гравировке зависит от остроты инструмента, частоты вращения шпинделя и скорости подачи; для более твёрдых материалов требуются меньшие скорости резания, чтобы предотвратить поломку инструмента.

Точечная маркировка и гравировка представляют собой другой механический метод, при котором для создания точечных матриц используется закалённый стилус, наносящий быстрые удары. Этот метод маркировки и гравировки широко применяется в автомобильной и аэрокосмической отраслях, где требуются глубокие и постоянные метки для обеспечения прослеживаемости деталей. Системы точечной маркировки воздействуют на материал с контролируемой силой, вызывая его пластическую деформацию вместо удаления, что обеспечивает устойчивость меток к последующей обработке поверхности и воздействию агрессивных сред. Расстояние между точками и их глубина при механической маркировке и гравировке влияют как на читаемость меток, так и на уровень напряжений, возникающих в основании.

Химическая и электрохимическая маркировка и гравировка

Химическое травление и электрохимическая маркировка предлагают альтернативные методы нанесения маркировки и гравировки для применений, где необходимо избегать механических нагрузок или теплового воздействия. Химическая маркировка и гравировка предполагают нанесение защитных масок на подложку, после чего незащищенные участки подвергаются воздействию кислых или щелочных растворов, растворяющих материал. Этот метод применяется для выполнения сложной маркировки и гравировки на металлах, печатных платах и декоративных изделиях. Глубина травления регулируется концентрацией раствора, температурой и временем экспозиции: более глубокая маркировка и гравировка требуют увеличения времени погружения.

ЭЛЕКТРОХИМИЧЕСКИЙ маркировка и гравировка использует электрический ток для ускорения удаления материала в присутствии электролитного раствора. Формованный электрод или трафарет прижимается к подложке, пока ток проходит через электролит, что приводит к селективному растворению металла и образованию маркировки. Такой способ маркировки и гравировки обеспечивает гладкие, заусенцевые кромки и может применяться для маркировки и гравировки закалённых сталей и нержавеющих сплавов без механических или термических напряжений. Электрохимическая маркировка и гравировка особенно эффективна при нанесении маркировки и гравировке на криволинейные поверхности и тонкостенные компоненты, где другие методы могут вызвать деформацию.

Стратегия выбора метода маркировки и гравировки Области применения

Сопоставление процесса с материалом и требованиями к маркировке

Эффективная маркировка и гравировка начинаются с анализа физических свойств материала основы и функциональных требований к маркировке. Для материалов с высокой теплопроводностью, таких как медь, предпочтительна импульсная лазерная маркировка и гравировка, минимизирующая распространение тепла, тогда как хрупкие керамические материалы требуют методов с низким воздействием, предотвращающих образование микротрещин. Степень требуемой стойкости маркировки также определяет выбор метода маркировки и гравировки: глубокие механические метки обеспечивают превосходную долговечность на изнашиваемых поверхностях по сравнению с поверхностной лазерной отжиговой маркировкой.

Объем производства влияет на экономическую целесообразность методов маркировки и гравировки: лазерные системы обеспечивают более высокую производительность при серийной маркировке, несмотря на более высокие капитальные затраты. Механическая маркировка и гравировка обеспечивает экономически эффективные решения для небольших партий индивидуальных изделий, где время наладки менее критично. Сохранение качества поверхности — еще один фактор при выборе метода маркировки и гравировки: неабляционные лазерные методы сохраняют гладкость поверхности, тогда как химическое травление может вызывать шероховатость, что отрицательно сказывается на адгезии последующих покрытий. Регуляторные требования к читаемости и долговечности маркировки в медицинской, авиакосмической и автомобильной отраслях зачастую предписывают применение конкретных методов маркировки и гравировки, соответствующих отраслевым стандартам.

Оптимизация контраста и читаемости маркировки

Достижение высококонтрастной маркировки и гравировки повышает машинную читаемость штрих-кодов и матричных кодов, а также улучшает читаемость для человека в задачах идентификации. Контраст при маркировке и гравировке обусловлен различиями в отражательной способности поверхности, цвете или текстуре между маркированной областью и окружающей основой. Лазерная маркировка и гравировка на анодированном алюминии удаляют оксидный слой, обнажая базовый металл и создавая светлые метки на тёмном фоне. Напротив, лазерная маркировка и гравировка на неанодированной нержавеющей стали формируют тёмные оксидные слои, контрастирующие с полированной поверхностью.

Механическая маркировка и гравировка создают контраст за счёт эффектов теней в углублённых областях, причём более глубокие надрезы обеспечивают более выраженную визуальную раздельность. Химическая маркировка и гравировка могут комбинироваться с последующими этапами окрашивания для заполнения травленых участков контрастными пигментами, что повышает читаемость без увеличения глубины маркировки. При маркировке и гравировке изделий, эксплуатируемых на открытом воздухе или в агрессивных средах, необходимо учитывать стойкость контраста, поскольку поверхностные покрытия и воздействие погодных условий со временем могут снижать видимость маркировки. Испытание методов маркировки и гравировки в условиях ускоренного старения гарантирует долговременную читаемость в требовательных применениях.

Часто задаваемые вопросы

Что определяет выбор наилучшего метода маркировки и гравировки для конкретного материала?

Лучший метод маркировки и гравировки зависит от твердости материала, его тепловой чувствительности, требуемой глубины маркировки, объема производства и условий эксплуатации. Для металлов обычно подходят лазерная или механическая маркировка и гравировка, тогда как для полимеров могут потребоваться более щадящие параметры лазера или химические методы. Оценка реакции основного материала на пробную маркировку и гравировку при различных параметрах позволяет определить оптимальный подход, обеспечивающий баланс между качеством маркировки, скоростью выполнения и стоимостью.

Чем лазерная маркировка и гравировка отличаются от механических методов с точки зрения стойкости маркировки?

Лазерная маркировка и гравировка создают метки путем изменения или удаления материала без физического контакта, что обеспечивает отсутствие механических напряжений в метке и постоянную глубину. Механическая маркировка и гравировка предполагают контакт инструмента с поверхностью, что может вызывать подповерхностные напряжения, однако обычно обеспечивает более глубокое проникновение. В приложениях, требующих исключительной стойкости к износу, более глубокая механическая маркировка и гравировка зачастую служит дольше, чем поверхностные лазерные метки, хотя лазерные методы обеспечивают превосходную точность при нанесении мелких деталей и сложных графических изображений.

Можно ли наносить маркировку и гравировку на покрытые или обработанные поверхности без их повреждения?

Нанесение маркировки и гравировка на покрытые поверхности требуют тщательного выбора метода, чтобы избежать расслоения или повреждения покрытия. Лазерная маркировка и гравировка позволяют селективно удалить тонкие покрытия, обнажая контрастные подслои, тогда как механическая маркировка и гравировка могут привести к растрескиванию хрупких покрытий. Электрохимическая маркировка и гравировка хорошо подходят для определённых металлических покрытий, обеспечивая селективное травление сквозь слой. Проверка маркировки и гравировки на образцах покрытых деталей гарантирует совместимость до внедрения в полномасштабное производство.
